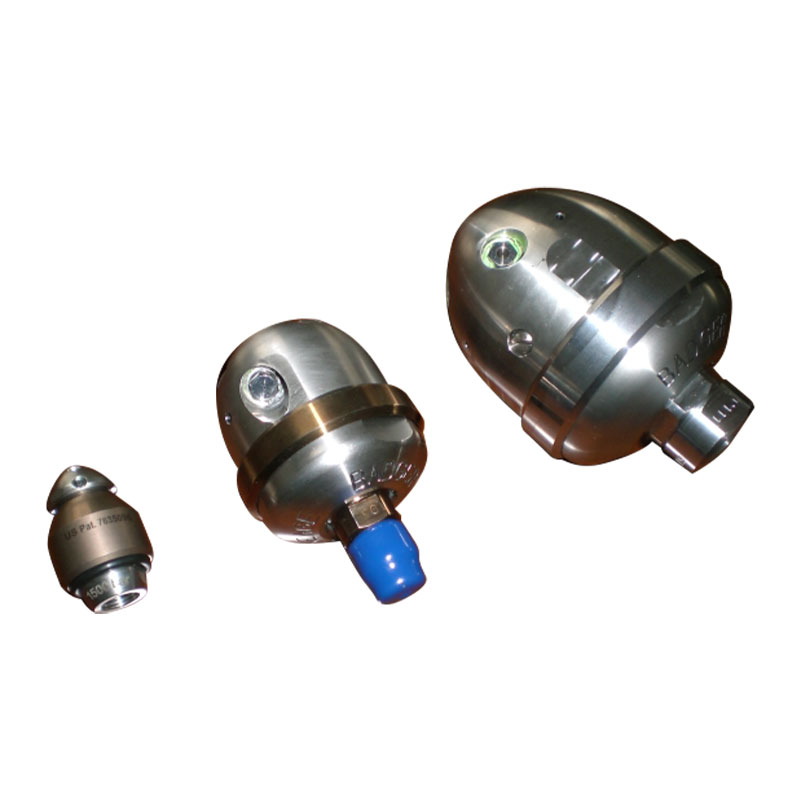

Nozel pipa

Parameter teknis

Persyaratan kualitas air

Suhu masuk: ≤40℃; Nilai PH: 6,5 ~ 8,5
Akurasi penyaringan air: ≤10 μm

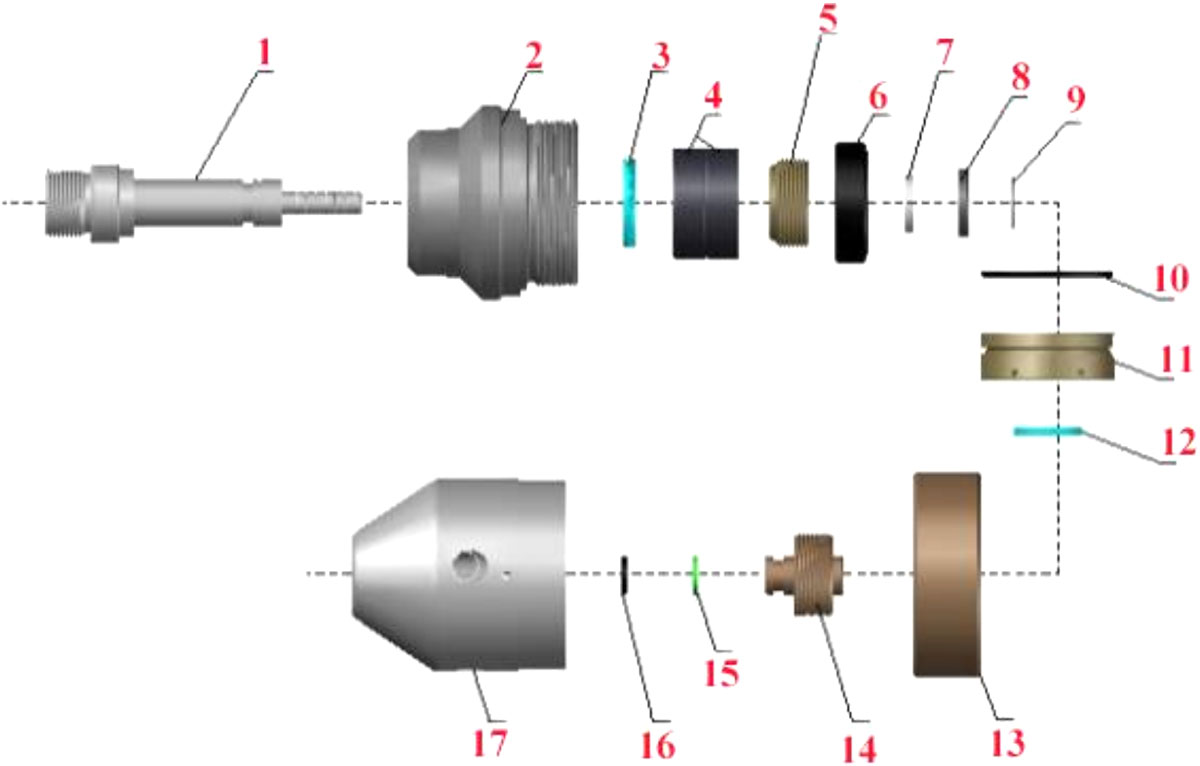

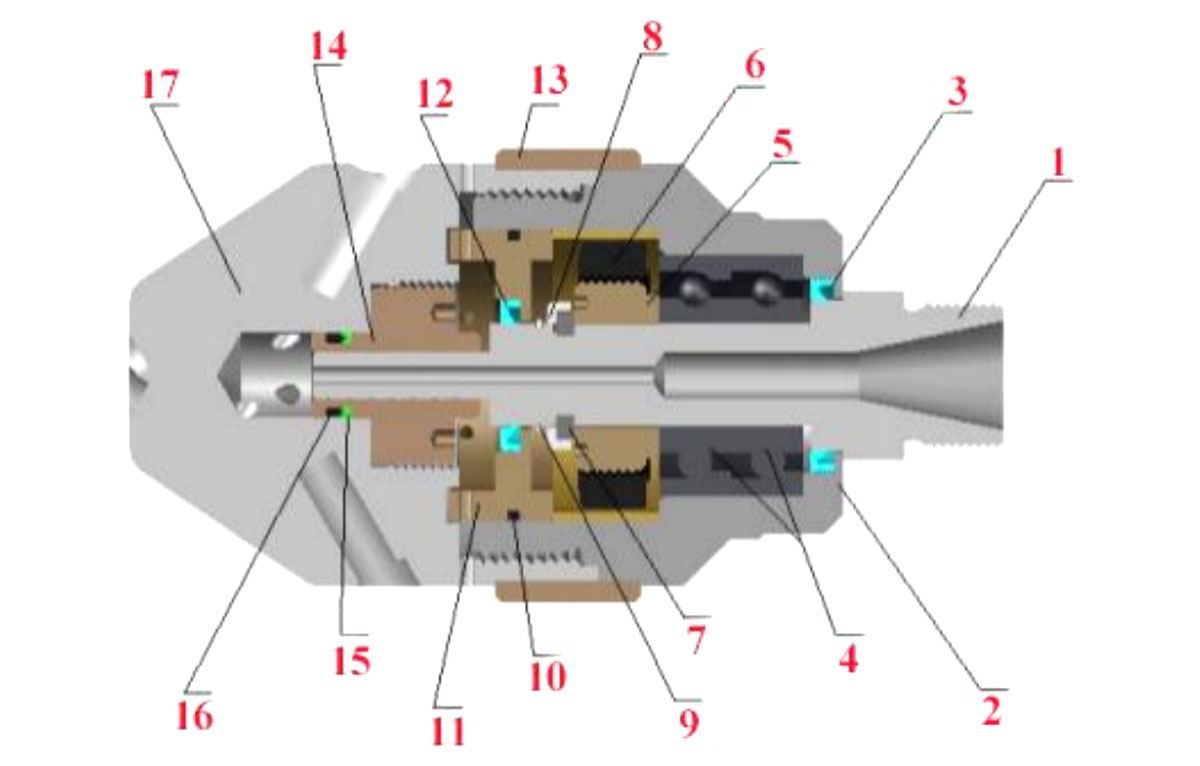

WG15 ＊ Diagram skema perakitan segel berputar dan tampilan bagian

Anak perusahaan suku cadang

Proses instalasi dan hal-hal yang perlu diperhatikan

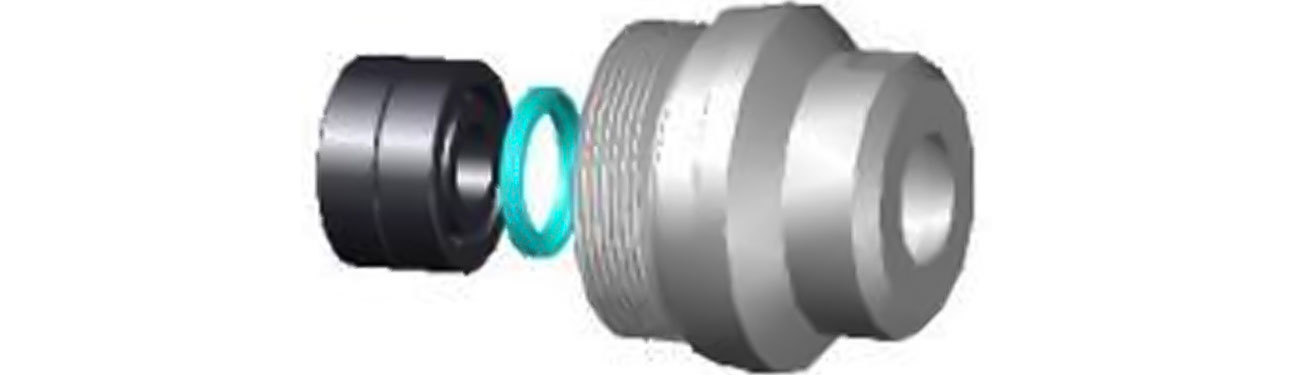

(1) Pasang segel oli 3 pada lubang bagian dalam di ujung belakang rumah putar 2, dan sepasang poros kontak bersudut 4 (catatan: arah pemasangan segel oli 3 adalah alur menghadap ke dalam, jika tidak, rumah berputar 2 akan terisi air dan merusak bantalan; Perhatikan bahwa bantalan kontak sudut 4 dipasang searah dengan kedua bantalan, dengan satu sisi cincin luar lebar menghadap ke ujung belakang rumah berputar 2).

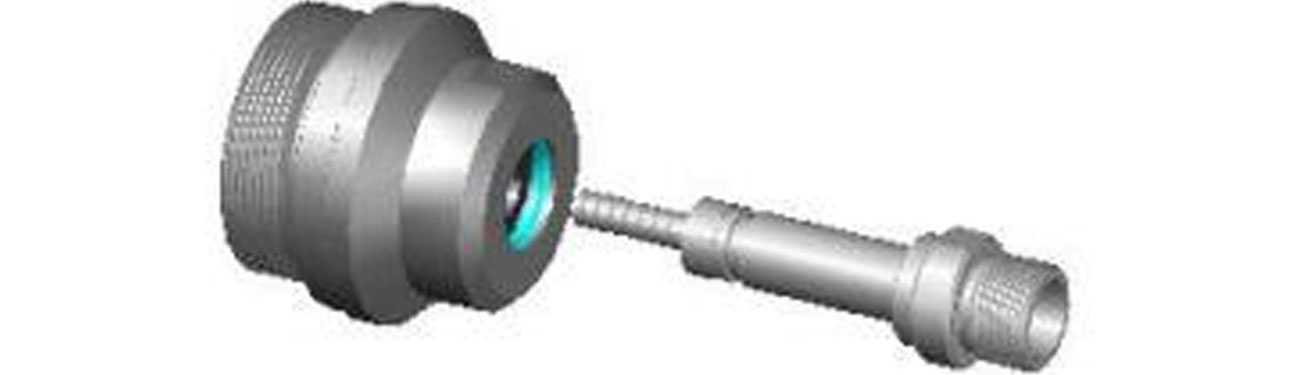

(2) Masukkan poros 1 dari ujung belakang rumah putar 2 ke dalam rumah putar 2.

(3) Oleskan bahan anti gigitan pada butiran ulir poros 1 dan komponen besi magnet (termasuk: sambungan transisi magnet 5 dan magnet 6), kencangkan ulir magnet 6 dan sambungan transisi magnet 5 (catatan: putaran ulir positif), kemudian masukkan komponen magnet 6 melalui bagian depan poros 2 dan kencangkan ulir poros 2 (catatan: putaran ulir positif).

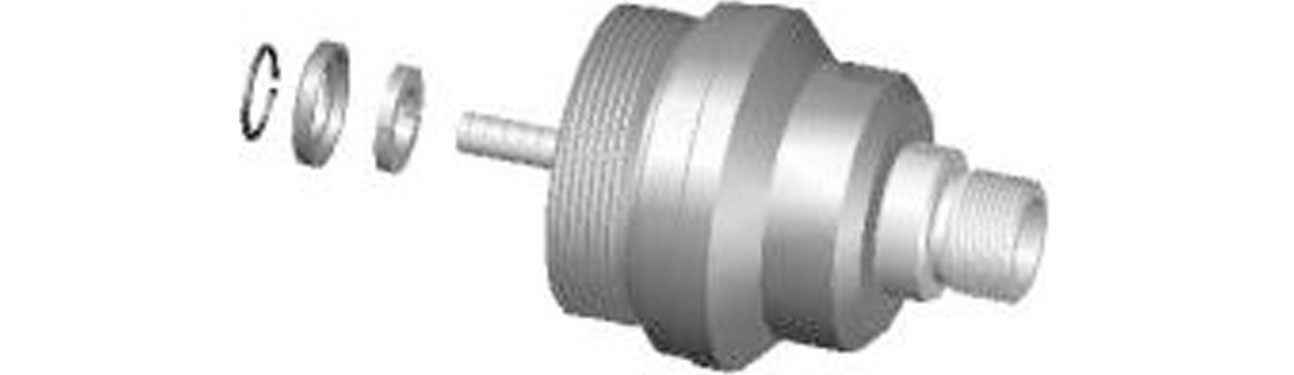

(4) Pasangkan cincin penahan 7 dan selongsong cincin penahan 8 pada alur cincin pada poros 1, kemudian kencangkan dengan penjepit 9.

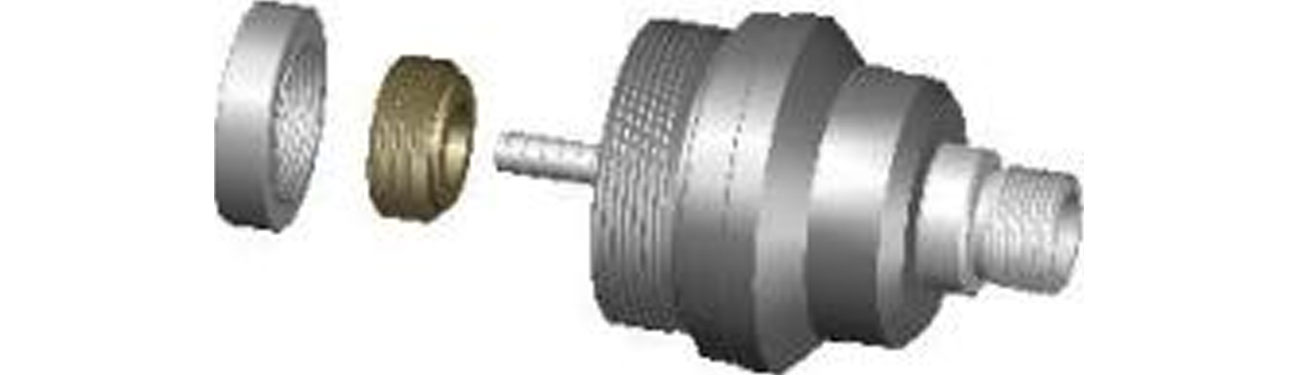

(5) Masukkan rakitan kerangka segel oli (termasuk: cincin O 10, kerangka segel oli 11, dan segel oli 12) dari ujung depan poros 2 dan pasangkan pada rumah putar 2.

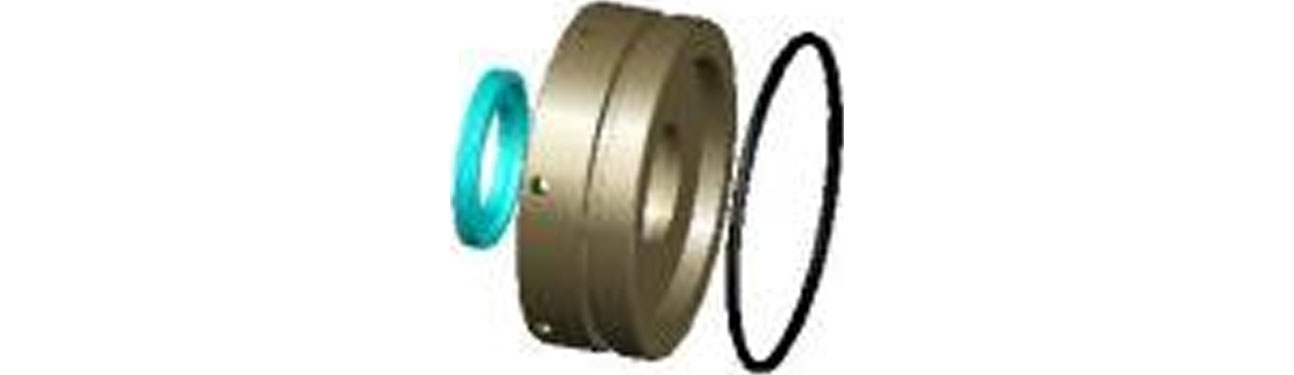

Keterangan: petunjuk pemasangan rakitan kerangka segel minyak.
Cincin penyegel O 10 dipasang pada alur melingkar di sisi luar kerangka segel minyak 11.
Pasang oil seal 12 pada alur lubang bagian dalam rangka oil seal 11 (perhatikan arah pemasangan oil seal 12, alur menghadap ke dalam).

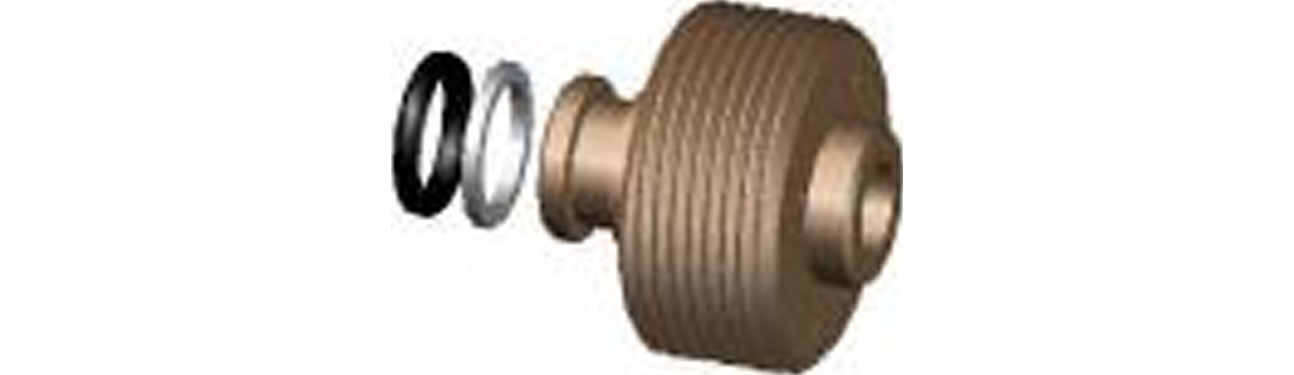

(6) Pasang cincin O 16 dan cincin segel plastik 15 berturut-turut pada alur cincin di depan selongsong segel tembaga 14. (perhatikan urutan pemasangan cincin O 16 dan cincin segel plastik 15. Cincin O 16 dipasang di bagian luar alur cincin selongsong segel tembaga 14. Perhatikan arah pemasangan cincin segel plastik 15, dengan sisi alur menghadap ke cincin O 16).

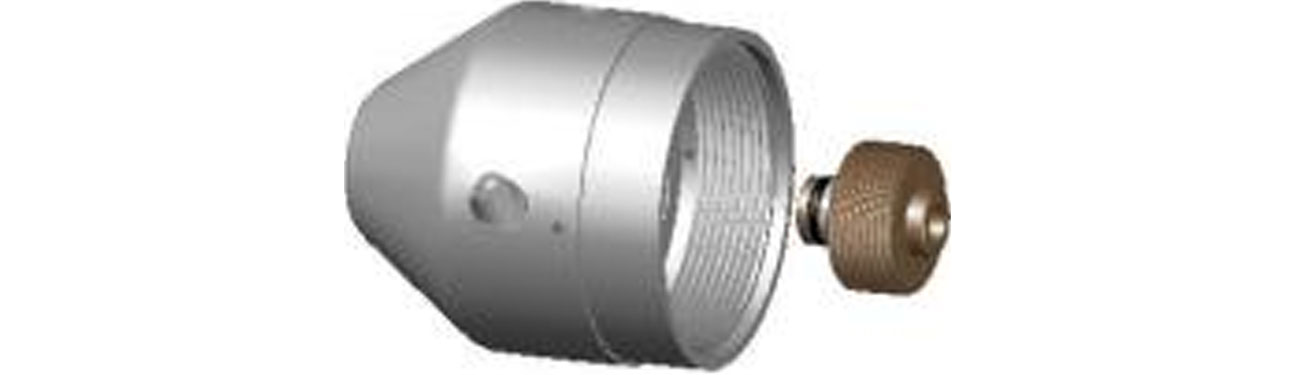

(7) Oleskan bahan anti-gigitan pada ulir selongsong segel tembaga 14 dan ulir lubang bagian dalam dari kepala yang berputar 17, kemudian kencangkan selongsong segel tembaga 14 ke dalam ulir lubang bagian dalam dari kepala yang berputar 17 dan kencangkan (catatan: ulir sekrup positif).

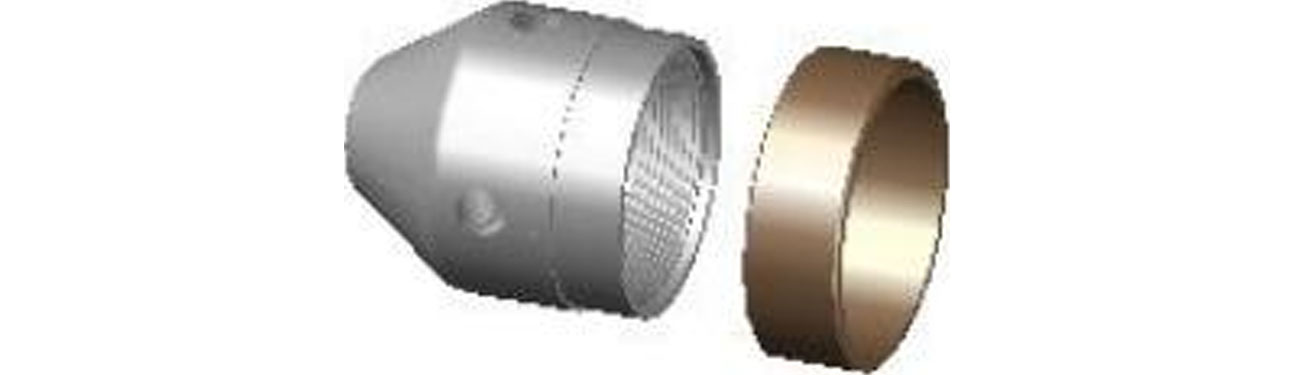

(8) Masukkan cincin penyangga 13 dari ujung belakang kepala putar 17 dan pasang di luar kepala putar 17.

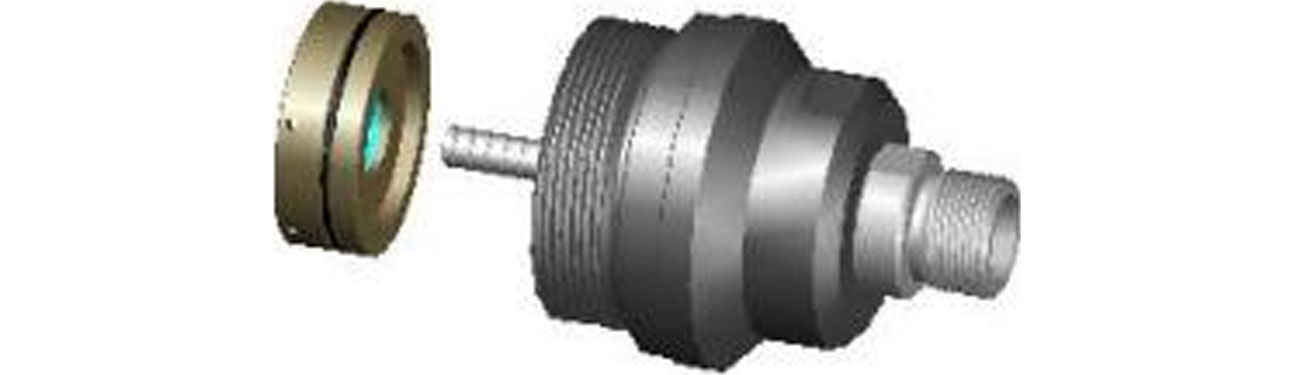

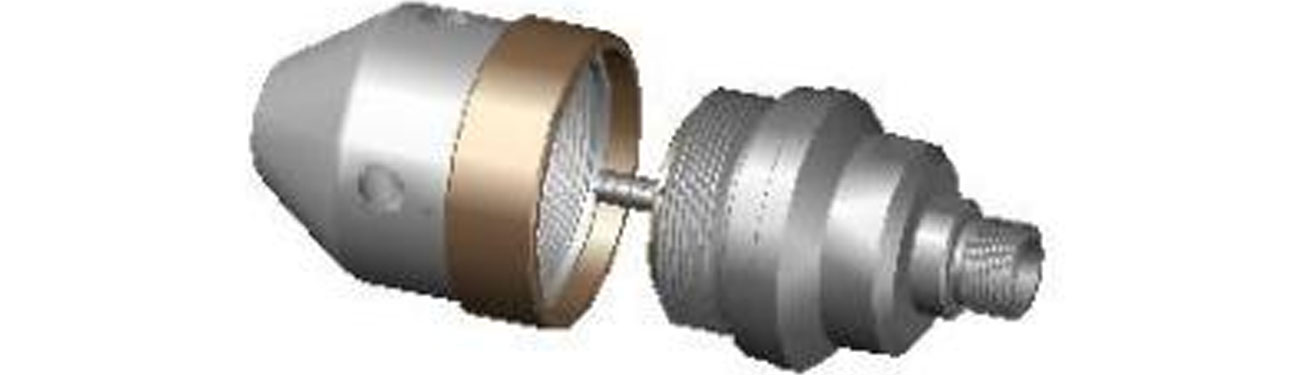

(9) Terakhir, bahan anti-gigitan dioleskan ke ujung depan ulir luar dari wadah berputar 2 dan ujung belakang ulir dalam dari kepala berputar 17. Ujung depan poros sub-rakitan 1 yang diselesaikan pada langkah (5) dimasukkan ke dalam lubang dalam selongsong segel tembaga 14 dari kepala berputar 17, dan kemudian benang dari rumah berputar 2 dan kepala berputar 17 dikencangkan (catatan: benang adalah putaran positif).

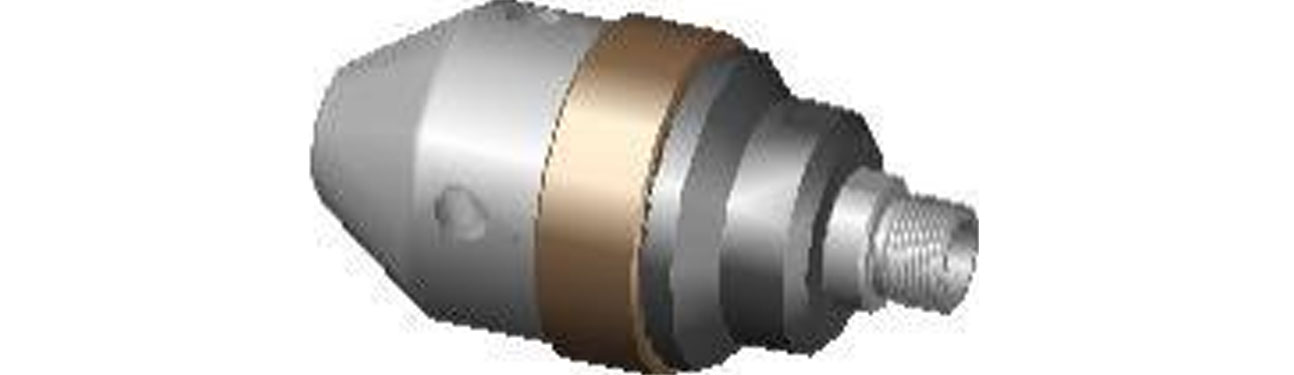

(10) Langkah-langkah di atas menyelesaikan proses perakitan nosel WG15＊.

6. Proses pembongkaran dan hal-hal yang perlu diperhatikan

(1) Gunakan kunci pas ujung terbuka untuk menjepit kepala putar 17 dan rumah putar 2 ke sisi penggilingan, lalu kencangkan kepala putar 17 dari pola spiral rumah putar 2 (catatan: ulir berputar positif), dan lepaskan cincin penyangga 13.
(2) Masukkan tang penjepit ke dalam lubang ujung belakang selongsong segel tembaga 14 di kepala putar 17, kendurkan ulir (catatan: ulir berputar positif), kencangkan selongsong segel tembaga 14, periksa apakah ada ada keausan pada lubang bagian dalam segel tembaga, jika ada keausan, gantilah jika ada keausan yang serius; Pada saat yang sama, periksa apakah cincin O 16 dan cincin segel plastik 15 pada selongsong segel tembaga rusak, jika ada kerusakan, silakan ganti, jika tidak segel tidak akan berfungsi.
(3) Lepaskan komponen kerangka segel oli 11 dari lubang dalam ujung depan rumah putar 2. Lepaskan segel oli 12 dan cincin O 10 masing-masing dari lubang dalam dan alur cincin luar kerangka segel oli, dan periksa apakah ada kerusakan pada segel oli 12 dan cincin O 10. Jika ada kerusakan, silakan ganti, jika tidak air akan masuk ke rumah 2 dan merusak bantalan.
(4) Gunakan tang luar untuk membongkar klip penahan 9 dari poros 1 dan membongkar selongsong cincin penahan 8 dan cincin penahan 7 dari alur cincin poros 1.
(5) Lepaskan rakitan magnet yang tersambung dari poros 1 dan periksa apakah ada kotoran yang menempel pada magnet. Jika ada, silakan bersihkan.
(6) Tarik poros 1 keluar dari ujung belakang rumahan secara horizontal, periksa apakah ada keausan pada permukaan luar poros 1. Jika ada keausan, harap diganti.
(7) Lepaskan bantalan kontak sudut 4 dengan hati-hati dari lubang bagian dalam rumah putar 2 dan periksa apakah bantalan poros rusak. Jika rusak, harap diganti.
- 7 -
(8) Lepaskan segel oli 3 dari lubang dalam di ujung belakang rumah putar 2. Periksa apakah segel oli 3 rusak. Jika rusak, harap diganti.
Langkah-langkah di atas telah menyelesaikan seluruh proses pembongkaran nosel WG15＊.
Catatan:
•Perhatikan arah pemasangan bantalan kontak sudut selama proses perakitan, jika dipasang terbalik, nosel tidak akan digunakan;
•Selama perakitan, perhatikan arah pemasangan segel oli. Jika dipasang terbalik, air yang masuk ke nosel tidak dapat disegel, bantalan akan rusak dan kepala nosel tidak dapat berputar.
•Selama proses perakitan, perhatikan posisi pemasangan cincin O dan cincin segel plastik. Jika cincin O dan cincin segel plastik terbalik, maka tidak akan dapat berfungsi sebagai penyegelan. Sementara itu, perhatikan arah pemasangan cincin segel plastik.
•Semua segel di dalam nosel berputar mudah aus. Selama penggunaan nosel yang berputar, perlu diperhatikan kebocoran nosel setiap saat. Jika ditemukan kelainan, perlu diperiksa apakah segelnya rusak pada waktunya.

7. Masalah umum dengan nosel berputar

(1) nosel yang berputar tidak dapat berputar;
Alasannya:
A) Kerusakan bantalan internal (kerusakan normal atau kerusakan awal akibat masuknya air akibat kegagalan segel oli);
B) Nosel yang digunakan untuk menghasilkan torsi eksentrik terhalang atau bukaan nosel yang dipasang terlalu kecil untuk mencapai torsi awal;
(2) Tekanan kerja turun dengan cepat;
Alasannya:
A) Kerusakan nosel;
B) Noselnya longgar, mengakibatkan penyegelannya longgar;
C) Retakan muncul pada poros atau selongsong segel tembaga.
(3) tekanan kerja menurun secara perlahan;
Alasannya:
A) Nosel dipakai secara normal;
B) Poros atau selongsong segel tembaga sudah aus.

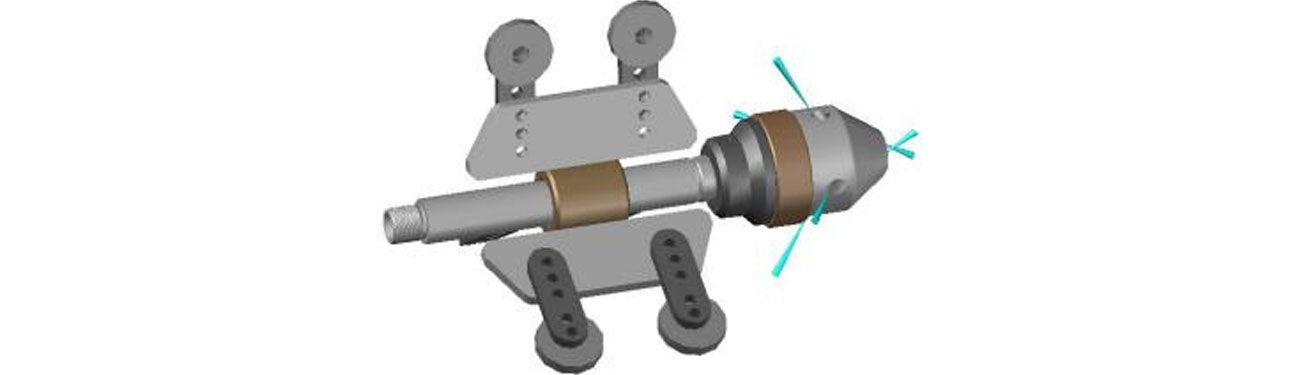

8. Kandang tengah

Penahan pusat melindungi nosel berputar yang bekerja di dalam pipa dan menyeimbangkan jarak semprotan nosel. Kisaran yang dapat disesuaikan adalah 150~300mm.
