Apa itu pompa tripleks pendorong dan bagaimana cara kerjanya?

Memahami Pompa Triplex Plunger: Pembangkit Tenaga Industri

Dalam dunia perpindahan fluida bertekanan tinggi, pompa pendorong tripleks berdiri sebagai landasan keandalan teknik. Berbeda dengan pompa sentrifugal standar yang mengandalkan kecepatan untuk menggerakkan fluida, mesin perpindahan positif ini menggunakan aksi mekanis dari tiga pendorong bolak-balik untuk menghasilkan aliran bertekanan tinggi yang konsisten. Istilah tripleks mengacu secara khusus pada konfigurasi tiga silinder, yang merupakan pilihan desain yang berakar pada kebutuhan keseimbangan mekanis dan pengurangan denyut tekanan. Pompa ini sangat penting dalam lingkungan di mana fluida harus dipindahkan melawan hambatan yang signifikan, seperti pada injeksi sumur dalam, pembersihan bertekanan tinggi, dan rekahan hidrolik.

Permintaan akan sistem ini sering kali memerlukan sumber daya independen, sehingga mengarah pada pengembangan sistem ini Pompa Pendorong Tripleks Diesel . Dengan memadukan keunggulan mekanis yang kuat dari kepala tripleks dengan torsi tinggi dan portabilitas mesin diesel, industri dapat beroperasi di lokasi terpencil di mana infrastruktur kelistrikan tidak tersedia. Eksplorasi mendetail ini mencakup nuansa mekanika internal, fisika perpindahan fluida, dan standar operasional yang diperlukan untuk mempertahankan unit berkinerja tinggi ini selama masa pakai yang lama.

Untuk benar-benar mengapresiasi desain tripleks, kita harus melihat evolusi teknologi pompa. Pompa tunggal atau dupleks sering kali mengalami efek "water hammer" yang signifikan dan laju aliran yang tidak merata. Dengan memperkenalkan pendorong ketiga, waktu gerakan pelepasan tumpang tindih sehingga menghasilkan keluaran yang jauh lebih halus. Stabilitas ini adalah penting untuk melindungi pipa hilir dan memastikan umur panjang segel dan katup internal pompa.

Komponen Inti Pompa Triplex Plunger

Pompa pendorong tripleks dibagi menjadi dua bagian utama: ujung daya dan ujung fluida. Setiap bagian memainkan peran penting dalam mengubah energi rotasi menjadi tekanan hidrolik linier.

Kekuatan Berakhir

Ujung tenaga adalah jantung mekanis yang menggerakkan gerakan bolak-balik. Biasanya terdiri dari poros engkol, batang penghubung, dan kepala bab. Poros engkol mengubah gerakan melingkar motor atau mesin menjadi gerakan maju mundur. Karena poros engkol mempunyai tiga lemparan yang diimbangi sebesar 120 derajat, ketiga pendorong beroperasi dalam urutan yang terhuyung-huyung. Offset ini adalah rahasianya profil aliran kontinu terkait dengan sistem tripleks.

Ujung Cairan

Ujung fluida adalah tempat pemompaan sebenarnya terjadi. Ini berisi manifold pompa, pendorong, dan rakitan katup. Plunger, sering kali terbuat dari keramik berkekuatan tinggi atau baja tahan karat dengan lapisan khusus, meluncur masuk dan keluar dari ruang fluida. Berbeda dengan pompa piston, di mana segel bergerak bersama piston, pompa pendorong menggunakan segel stasioner bertekanan tinggi yang melaluinya pendorong dapat meluncur. Desain ini memungkinkan tekanan operasi yang jauh lebih tinggi , seringkali melebihi beberapa ribu pon per inci persegi.

• Katup Hisap: Ini memungkinkan cairan masuk ke dalam ruangan selama langkah retraksi.
• Katup Pelepasan: Ini terbuka selama gerakan maju untuk mendorong cairan ke dalam sistem.
• Pengemasan pendorong: Segel penting yang mencegah cairan bocor kembali ke ujung listrik.
• Berjenis: Pipa internal yang mendistribusikan cairan ke masing-masing tiga silinder.

Alur Kerja Mekanis: Cara Kerjanya

Pengoperasian pompa pendorong tripleks mengikuti siklus empat tahap yang ketat untuk masing-masing tiga silindernya. Karena siklus ini tidak teratur, pompa menghasilkan aliran fluida bertekanan yang hampir konstan.

1. Pukulan Hisap: Saat poros engkol berputar, batang penghubung menarik pendorong ke belakang. Hal ini menciptakan ruang hampa di dalam silinder. Tekanan atmosfer (atau tekanan suplai) memaksa katup hisap terbuka, mengisi ruangan dengan cairan.
2. Transisi: Setelah pendorong mencapai posisi maksimum ke belakang, katup hisap menutup karena tegangan pegas dan perubahan tekanan awal.
3. Pukulan Pelepasan: Poros engkol melanjutkan putarannya, mendorong pendorong maju ke dalam ruang berisi cairan. Karena fluida hampir tidak dapat dimampatkan, tekanan meningkat dengan cepat.
4. Ejeksi: Ketika tekanan internal melebihi tekanan pada saluran pelepasan, katup pelepasan dipaksa terbuka. Plunger mendorong fluida keluar dari manifold dan masuk ke saluran aplikasi.

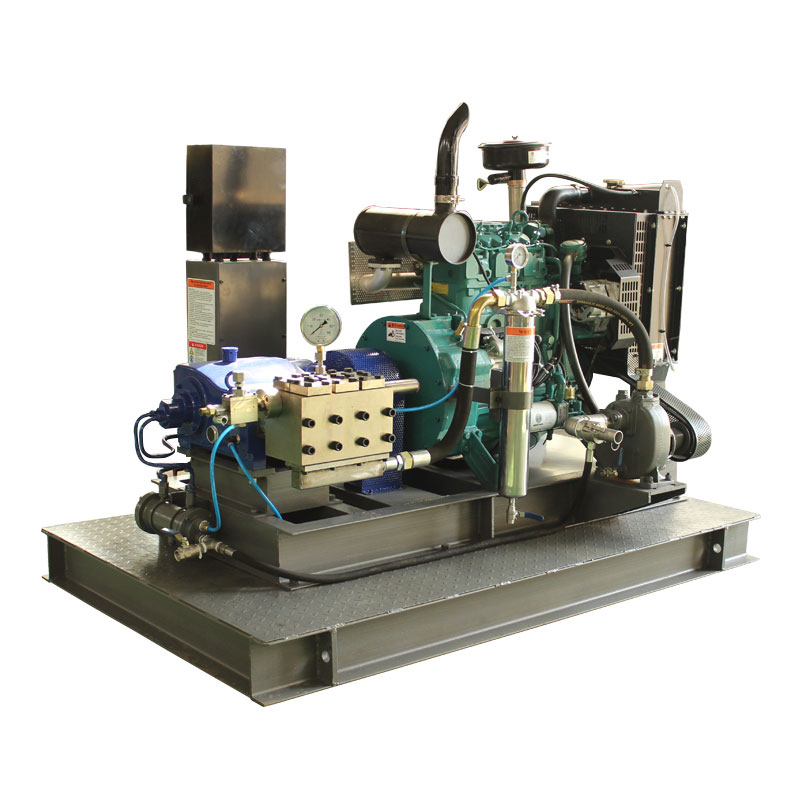

Pada Pompa Triplex Plunger Diesel, siklus ini dapat terjadi ratusan kali per menit. Kecepatan mesin diesel sering kali dikontrol melalui gearbox atau penggerak sabuk untuk menyesuaikan dengan kebutuhan aliran spesifik tugas. Itu efisiensi volumetrik dari pompa ini sangat tinggi, seringkali melebihi 90 persen, yang berarti hampir semua cairan yang masuk ke dalam ruangan berhasil dikeluarkan pada tekanan.

Spesifikasi Teknis dan Metrik Kinerja

Memilih pompa yang tepat memerlukan pemahaman tentang bagaimana masukan mekanis diubah menjadi keluaran hidrolik. Tabel berikut mengilustrasikan hubungan kinerja umum dalam sistem tripleks tingkat industri.

Insinyur harus menyeimbangkan faktor-faktor ini. Misalnya, memperbesar diameter pendorong akan menghasilkan volume yang lebih besar, namun mesin diesel harus mampu menyediakan volume tersebut torsi yang diperlukan untuk mengatasi hambatan pada luas permukaan yang lebih besar. Inilah sebabnya mengapa mesin diesel lebih disukai; kurva torsinya cocok untuk beban pompa tripleks yang berat dan berdenyut.

Keuntungan Penggerak Diesel dalam Sistem Triplex

Meskipun motor listrik umum digunakan di pabrik stasioner, pompa tripleks yang digerakkan oleh diesel adalah standar untuk aplikasi bergerak dan kasar. Ada beberapa alasan teknis yang mendasari preferensi ini.

Portabilitas dan Otonomi

Di ladang minyak, lokasi pertambangan, atau proyek konstruksi skala besar, akses terhadap jaringan listrik bertegangan tinggi seringkali terbatas. Mesin diesel menyediakan sumber tenaga mandiri yang dapat beroperasi berjam-jam dengan satu tangki bahan bakar. Otonomi ini sangat penting bagi unit tanggap darurat, seperti sistem pencegah kebakaran bertekanan tinggi atau alat pembongkaran hidro bergerak.

Kontrol Kecepatan Variabel

Mesin diesel menawarkan kontrol kecepatan variabel yang sangat baik melalui throttle. Karena laju aliran pompa perpindahan positif berbanding lurus dengan RPM-nya, operator dapat melakukannya menyempurnakan output pompa hanya dengan mengatur kecepatan mesin. Hal ini menghilangkan kebutuhan akan penggerak frekuensi variabel (VFD) yang mahal yang dibutuhkan oleh motor listrik di lapangan.

Daya Tahan di Lingkungan Keras

Mesin diesel industri dibuat untuk tahan terhadap debu, kelembapan, dan fluktuasi suhu ekstrem. Ketika dipasangkan dengan pompa tripleks yang dilengkapi bak engkol dari besi tuang yang kokoh dan ujung cairan baja tahan karat, mesin yang dihasilkan mampu beroperasi 24/7 di iklim paling berat di Bumi.

Protokol Pemeliharaan untuk Umur Panjang

Umur panjang sistem bertekanan tinggi sepenuhnya bergantung pada ketatnya jadwal pemeliharaannya. Karena plunyer dan seal terkena gesekan konstan dan siklus tekanan tinggi, maka dianggap sebagai "barang aus".

• Pelumasan: Power end membutuhkan oli roda gigi berkualitas tinggi. Pemantauan terhadap serutan logam dalam oli dapat memberikan peringatan dini mengenai kegagalan bearing.
• Inspeksi Segel: Pengemasan pendorong harus diperiksa apakah ada kebocoran. Tetesan kecil sering kali dimaksudkan untuk mendinginkan, tetapi kebocoran yang berlebihan menunjukkan perlunya penggantian.
• Tempat Duduk Katup: Seiring waktu, katup dan dudukannya bisa berlubang atau "tercuci". Inspeksi rutin memastikan bahwa pompa mempertahankan efisiensi volumetriknya.
• Filtrasi: Cairan yang masuk ke pompa harus bebas dari partikulat besar. Padatan yang bersifat abrasif dapat merusak alat penyedot dan merusak segel bertekanan tinggi dalam hitungan jam.

Dengan menerapkan strategi pemeliharaan proaktif, operator dapat mencapainya ribuan jam layanan sebelum memerlukan perombakan besar-besaran. Hal ini sangat penting untuk unit bertenaga diesel karena waktu henti (downtime) dapat mengakibatkan kerugian finansial yang signifikan dalam operasi lapangan.

Aplikasi Industri Umum

Fleksibilitas desain tripleks memungkinkannya melayani beragam industri. Kemampuannya untuk menangani berbagai cairan—mulai dari air dan minyak hingga bahan kimia dan bubur—menjadikannya alat yang sangat diperlukan.

Industri Minyak dan Gas Bumi

Di sektor hulu, pompa tripleks digunakan untuk stimulasi sumur, injeksi semen, dan pembuangan air terproduksi. Kemampuan tekanan tinggi memungkinkan operator mengatasi tekanan alami reservoir bawah tanah.

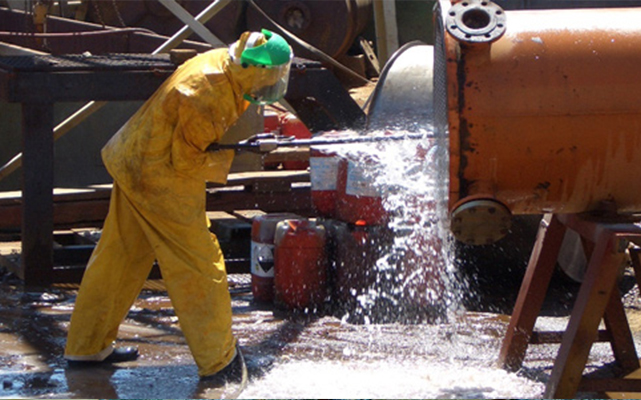

Pembersihan Industri dan Pembongkaran Hidro

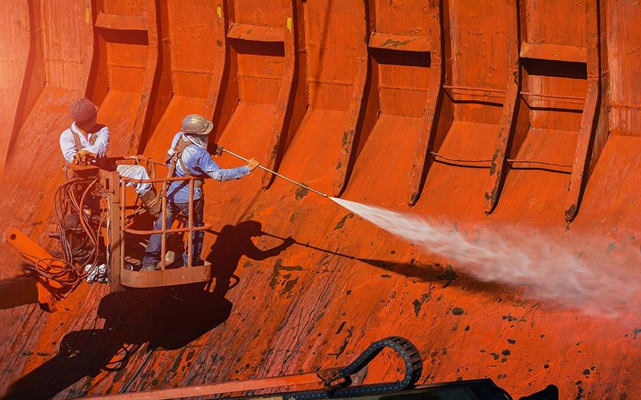

Aliran air pada tekanan melebihi 1.000 bar dapat menembus beton atau menghilangkan cat dari lambung kapal. Aliran pompa tripleks yang stabil memastikan alat pemotong tetap efektif tanpa lonjakan yang akan terjadi pada desain pompa yang lebih kecil.

Irigasi Pertanian dan Injeksi Kimia

Untuk pertanian skala besar, pompa ini dapat mengalirkan air dalam jarak yang sangat jauh atau menyuntikkan pupuk ke saluran irigasi dengan sangat presisi. Daya tahan varian berbahan bakar diesel membuatnya ideal untuk digunakan di medan terpencil.

Tantangan Teknis dan Solusinya

Tidak ada sistem mekanis yang tanpa tantangan. Untuk pompa tripleks, masalah utama melibatkan kontrol kavitasi dan pulsasi.

Kavitasi terjadi ketika tekanan hisap terlalu rendah sehingga menyebabkan terbentuknya gelembung uap dan kemudian pecah dengan keras terhadap komponen pompa. Hal ini dapat dicegah dengan memastikan Net Positive Suction Head (NPSH) yang tepat dan menggunakan pompa booster jika tangki suplai terletak jauh dari unit utama.

Denyut merupakan karakteristik yang melekat pada pompa reciprocating. Meskipun tiga silinder mengurangi getaran ini secara signifikan dibandingkan dengan satu atau dua, masih ada getaran yang tersisa. Untuk mengatasi hal ini, para insinyur memasang peredam pulsasi—bejana berisi gas yang menyerap lonjakan tekanan dan memberikan aliran yang lebih lancar ke peralatan hilir.

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Mengapa tiga pendorong digunakan, bukan dua atau empat?

A1: Tiga pendorong memberikan keseimbangan terbaik antara kesederhanaan mekanis dan kelancaran aliran. Offset 120 derajat memastikan bahwa setidaknya satu pendorong selalu berada dalam fase pelepasan, meminimalkan "titik mati" pada tekanan yang terjadi pada pompa dupleks.

Q2: Apa perbedaan antara pompa piston dan pompa pendorong?

A2: Pada pompa piston, segel dipasang pada piston yang bergerak dan bergesekan dengan dinding silinder. Dalam pompa pendorong, segel (pengemasan) tidak bergerak di kepala pompa, dan pendorong halus meluncur melewatinya. Pompa pendorong umumnya lebih disukai untuk tekanan yang lebih tinggi.

Q3: Bagaimana saya tahu kapan kemasannya perlu diganti?

A3: Peningkatan kebocoran air dari lubang pembuangan atau penurunan tekanan pembuangan yang nyata biasanya menunjukkan bahwa kemasan sudah aus. Pemantauan rutin terhadap tingkat "tangisan" adalah alat diagnostik terbaik.

Q4: Bisakah pompa tripleks mengering?

A4: Tidak. Menjalankan pompa pendorong tanpa cairan akan menyebabkan segel menjadi terlalu panas dan rusak seketika karena kurangnya pelumasan dan pendinginan yang disediakan oleh media yang dipompa.

Q5: Apa keunggulan mesin diesel dibandingkan motor listrik untuk pompa ini?

A5: Mesin diesel menawarkan portabilitas total, torsi tinggi pada kecepatan rendah, dan kemampuan untuk memvariasikan laju aliran pompa dengan mudah melalui penyesuaian RPM mesin tanpa memerlukan pengontrol listrik yang rumit.
